1. Tipo de anclaje

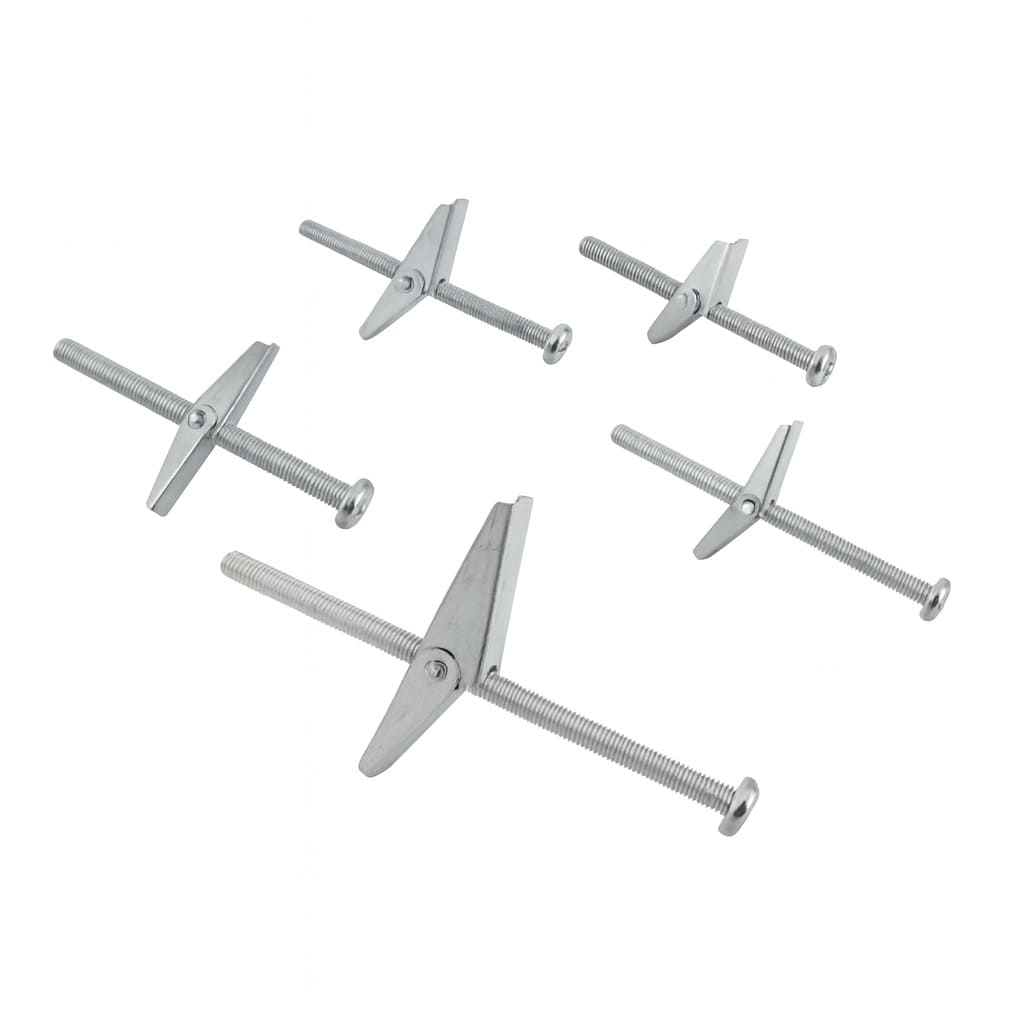

Chazo Anclaje Mariposa
- Anclaje mecánico para cavidades.
- Funciona abriendo unas alas basculantes detrás del material, generando un apoyo amplio.
2. Componentes
- Tornillo roscado (métrico o en pulgadas).
- Ala basculante articulada (mariposa) de acero.
- Cabeza del tornillo:
- – Cabeza redonda
- – Cabeza avellanada
- – Cabeza hexagonal (según versión)
3. Materiales
- Tornillo: acero al carbono zincado o acero inoxidable.
- Alas: acero estampado zincado, alta rigidez.
- Buena resistencia a corrosión en interiores (mejor en versión inoxidable).
4. Funcionamiento
- Se perfora un orificio pasante en el material.
- Las alas se pliegan y atraviesan el agujero.
- Al pasar al vacío, las alas se abren automáticamente.
- Al apretar el tornillo, las alas apoyan firmemente por detrás del panel.
- Resultado: gran superficie de carga, sin arrancar el material.
5. Materiales donde se usa
- Drywall / yeso laminado
- Placa de fibrocemento
- Cielos falsos
- Paneles huecos
- Muros con cámara de aire
- ❌ No diseñado para concreto macizo (ahí se usan anclajes de expansión o químicos).
6. Capacidades
- Excelente resistencia a tracción y corte en materiales huecos.
- La capacidad depende de:
- Espesor del panel
- amaño del ala
- Diámetro del tornillo
- Soporta cargas medias a altas en drywall comparado con chazos plásticos.
7. Medidas comunes. Chazo Anclaje Mariposa
- Diámetros:
- 3/16″
- 1/4″
- 5/16″
- 3/8″
- Longitudes variables según espesor del muro.
8. Ventajas técnicas. Chazo Anclaje Mariposa
- Muy alta capacidad en materiales huecos.
- No gira ni se suelta al ajustar.
- Distribuye la carga en un área grande.
- Ideal para cargas suspendidas.
9. Usos típicos. Chazo Anclaje Mariposa
- Lámparas y luminarias.
- Repisas y estanterías.
- Soportes de TV livianos y medianos.
- Tuberías livianas, bandejas, accesorios colgantes.
El anclaje mariposa permite realizar fijaciones seguras y estables en tabiques huecos y placas de drywall, ya que despliega sus alas metálicas detrás del panel, distribuye la carga de manera eficiente y evita desprendimientos por vibración o uso continuo.
Este sistema de anclaje resulta ideal para soportar elementos medianos y pesados, como estanterías, soportes, luminarias y accesorios, porque mejora la resistencia mecánica del conjunto y garantiza un montaje confiable en aplicaciones residenciales, comerciales e institucionales.
