1. Función principal

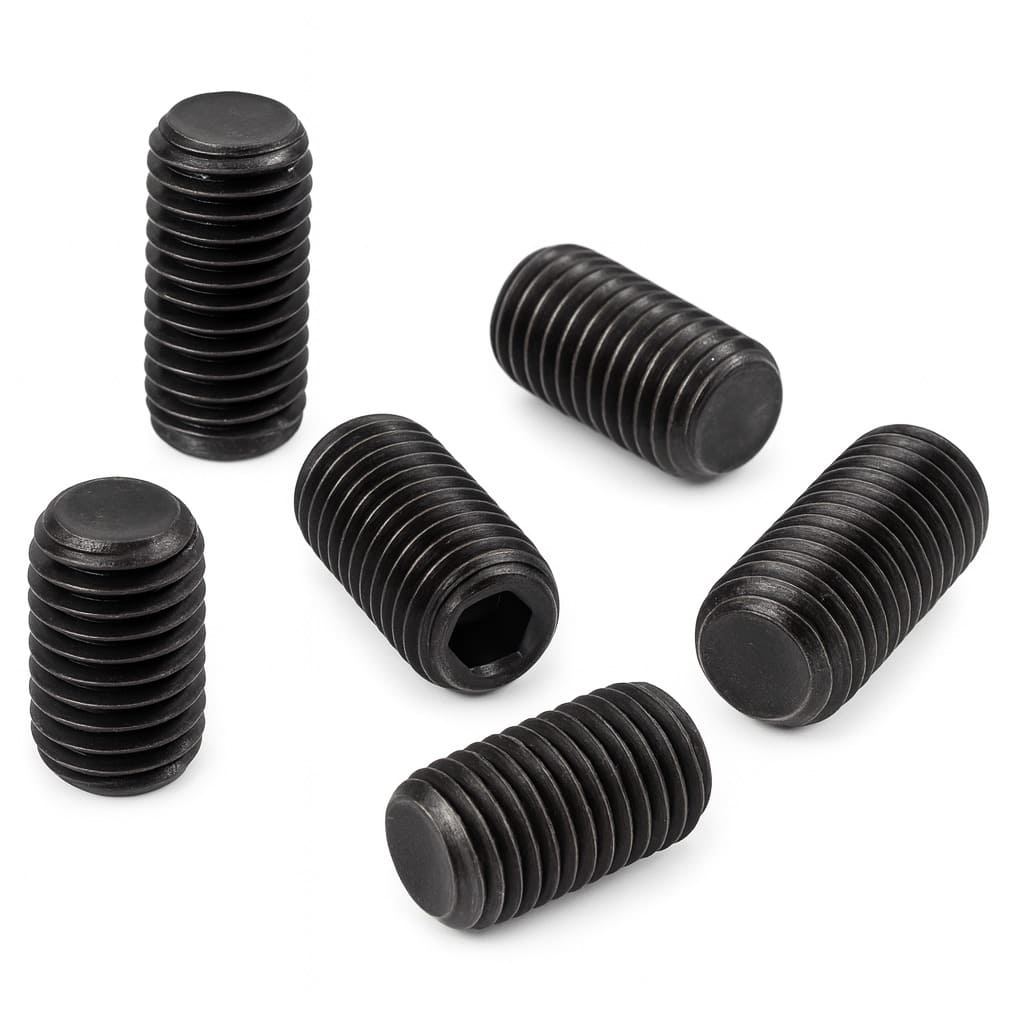

Tornillo bristol sin cabeza
- Es un tornillo prisionero diseñado para aplicar presión lateral sobre un eje, chavetero, buje, polea, engranaje o componente mecánico.
- Su objetivo es bloquear o asegurar partes móviles sin que sobresalga una cabeza.
2. Sin cabeza (Headless)
- El tornillo es totalmente cilíndrico; no sobresale nada fuera de la superficie.
- Permite montajes en espacios reducidos y ajustes internos.
- Se aprieta únicamente mediante el accionamiento Bristol (spline interno).
3. Accionamiento Bristol
Presenta un estriado interno con múltiples nervaduras (spline).
Ventajas:
- Mayor transmisión de torque que un hexagonal interno.
- Ajuste firme, mínima posibilidad de barrido.
- Ideal para mecanismos de precisión.
4. Punta
Según la aplicación puede venir con diferentes configuraciones:
- Punta cónica (la más común para bloqueo firme).
- Punta plana (para no dañar el eje).
- Punta copa (mejor agarre en ejes duros).
- Punta dog o clavija (para indexación).
5. Material
- Acero al carbono de buena resistencia.
- Adecuados para cargas de apriete moderadas a altas dependiendo del tipo.
6. Acabado negro
- Pavonado negro (oxidación) o fosfatado.
- Mejora resistencia básica a la corrosión en interiores y reduce reflejos.
- Se usa ampliamente en maquinaria, equipos y aplicaciones de precisión.
7. Rosca
- Rosca métrica o en pulgadas (UNF/UNC).
- Rosca completa a lo largo del cuerpo.
- Dimensiones típicas: M3, M4, M5, M6, M8, M10, etc.
8. Usos comunes
- Fijación de poleas, engranajes, acoples, ejes, manecillas, mandos, perillas.
- Ajustes de precisión en herramientas, máquinas CNC, mecanismos industriales.
- Aplicaciones donde no debe sobresalir ninguna cabeza.
9. Ventajas técnicas
- No genera sobresalientes → montaje limpio.
- Excelente control de torque con sistema Bristol.
- Alta precisión en sistemas mecánicos.
- Muy fiable bajo vibración cuando se usa punta adecuada.
Tornillo Bristol sin cabeza, con accionamiento interno de alto torque, diseñado para fijaciones ocultas, ajuste preciso y bloqueo seguro en ensamblajes mecánicos e industriales
